法拉第笼
手机浏览

咨询电话 0755-82959917

产品简介

1. 产品简介:
FLDG-1法拉第笼用于静电放电发生器的波形校准,特性指标完全满足IEC61000-4-2标准的要求,且为校

准升级预留空间,工艺先进、结构合理,为静电放电模拟器波形校准提供良好的依据。

    2.法拉第笼主体结构:



   2.1屏蔽体: 屏蔽体采用厚度为2mm的镀锌钢板,



   2.2屏蔽门: 手动锁紧屏蔽门一扇


   2.3结构采用铰连转动,插刀式屏蔽门,双点锁紧机构,一层电磁密封簧片,簧片采用铍青铜材料加工成形经

真空热处理后达到较好的弹性和耐磨性。



1         2

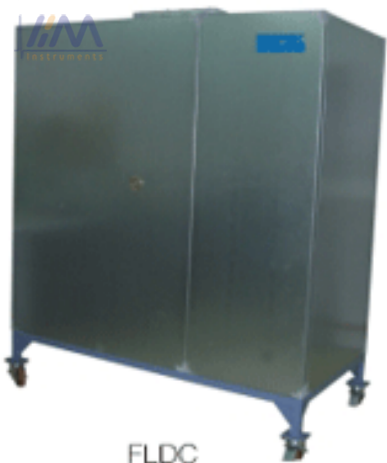

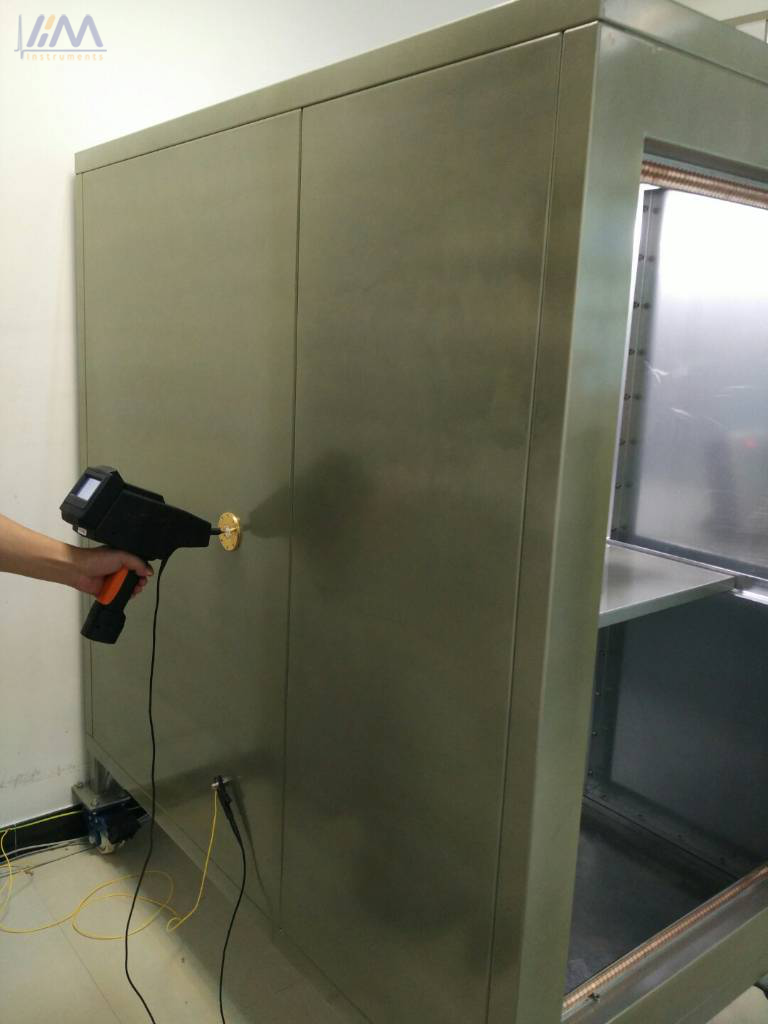

           (簧片图列)                                 (整体效果)



















3        4

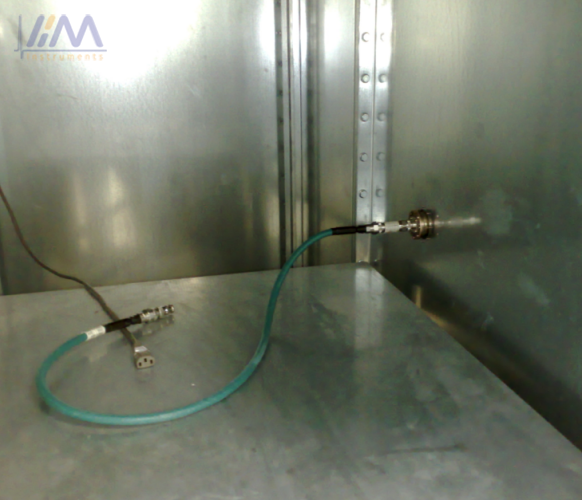

                 (屏蔽门图)                                                                         (内结构图)



3.技术参数

技术指标

技术参数

测试允许电压

30KVmax

阻抗特性

50Ω

输出端子类型

N型端子

电源提供

AC220V,10A

尺寸

(W)1600*(D)850*(H)1600mm

(W)1500*(D)900*(H)1500mm

重量

120kg
