屏蔽箱的造型
选择你合适的屏蔽箱,节省您的成本,为您提供更高效率的测试服务!
1、屏蔽箱的类型:

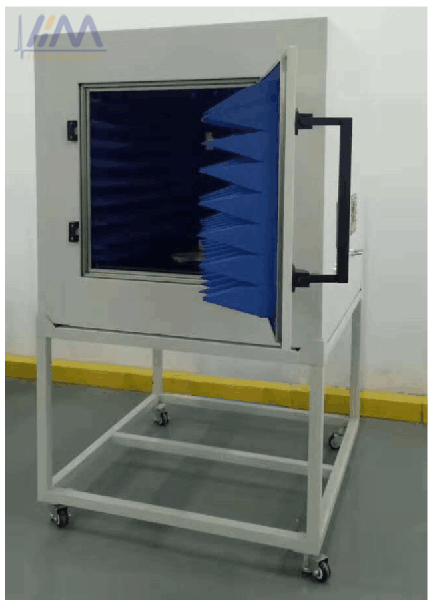

手动方式:手动屏蔽箱(贝壳式)、侧开门屏蔽箱
气动方式:气动屏蔽箱(贝壳式)、抽屉式屏蔽箱、上下合盖式屏蔽箱
2、屏蔽性能:
频率范围:30MHz~6GHz/18GHz
屏蔽衰减:60~80dB
3、屏蔽箱的尺外
l 现货有外尺寸:W300*D400*H260mm、W430*D430*H330mm、W1000*D1000*H1000mm等等
l 其它尺寸可以按你的需求订制生产,订制生产约需要10个工作日
注:如是急用品,您可以提出你所需要空间尺寸,我们可以根据所需,提供或推荐一款有现货相近尺寸的屏蔽箱。
4、RF接头的配置数量(根据您要求配)
l 通常是配2~4个RF接口
RF接头类型(母座):N-N、N-SMA、SMS-SMA、BNC-BNC、(其它接口TNC、SL16、F)
5、信号接口滤波器
l 常用滤波器组:USB*2、RJ45*1、R232*1、DC*1 (此四合一为一组 )
l 接口可以根据您的需求及数量配置: USB2.0、USB3.0、RJ45、R232/DB9、DC、AC、HDMI、DB25、PIN 、RCA、AV3.5、C式气口、光纤、波导管(穿线口)
l 接口性能:
a:屏蔽效果(dB):≥75@2.4GHz ≥70@5.8GHz
b:传输性能:
4.1、USB2.0(USB2.0标准接口, 速率Max.480Mbps 电源端Max.5A)
4.2、USB3.0 (速率Max.3200Mbps,电源端Max.3A 隔离度≥500MHz)
4.3、RJ45(千兆以太网支持802.3AT(POE+) Max.DC50V 3A
4.4、DC(交直流两用Max.AC70V DC100V 5A)
4.5、DB9(公头→母头)速率Max.4.5Mbps DC50V 3A(电源) /200mA(信号)
4.6、DB15/VGA(公头→母头) 速率Max.4.5Mbps DC50V 3A(电源) /200mA(信号) PIN9电源, PIN5,6,7,8,10地.(三排接口)
4.7、DB25(公头→母头) 速率 Max.4.5Mbps DC50V 3A(电源) /200mA(信号)
4.8、DB37(公头→母头) 速率 Max.4.5Mbps DC50V 3A(电源) /200mA(信号)
6、内部吸波棉的选择
l 吸波棉分平面型与角锥型,根据您的需要求选配合适的吸波棉。
l 平面型吸波棉:10mm
l 角锥吸波棉厚度有(mm):30、50、70、100、150、200、300、400、500....
l 角锥吸波棉的吸波特性:
该文章来自网络,如有疑问请联系我们删除文章,谢谢!
